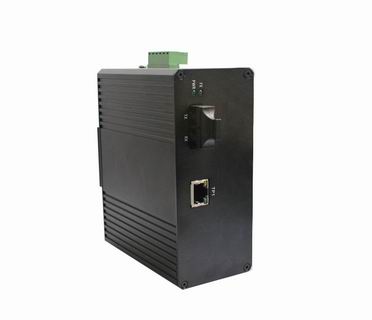

易睿信单口工业级网络光纤收发器E-5501T

1 ? ? 产品概述

光纤收发器，是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，也被称之为光电转换器（Fiber Converter）。

2 ? ? ?产品特点

& ? 工业级保护，专为严酷苛刻的工业环境而设计

& ? 电接口支持10/100M自适应、全/半双工方式、MDI/MDI-X自动侦测

& ? 光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式

& ? 传输距离最长可达120公里

& ? 超低位延迟和弹性缓存技术：采用存储转发模式，连接不通速率设备

& ? 支持宽压交流直流输入

& ? 支持内部隔离，冗余双电源输入

& ? 电源支持过载、防反接保护

& ? 符合工业死机电磁兼容性要求

& ? 超强防雷功能：采用进口防雷器件、防雷击、可抗感应高压、防浪涌等

& ? 防雷等级：电源接口四级防雷

& ? 伍风扇高效散热，降低修复时间

& ? IP40外壳防护等级，能够经手住恶劣环境的考验

& ? 导轨或壁挂式安装

& ? 工作温度-40℃~ +85℃

& ? 通过FCC、CE认证

& ? 所有型号通过100%烤机测试，保修期5年

a)??????技术参数

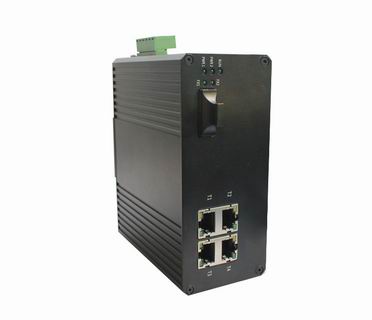

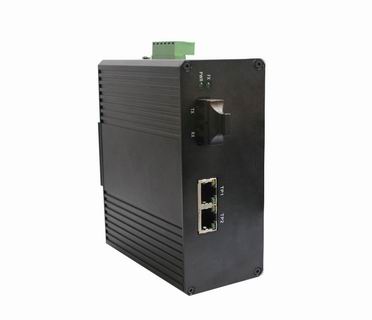

		E-5501T	E-5502T	E-5504T
	传输方式	存储转发(Store-and-Forward)
	最大过滤速度	148800pps（100M）
以太网电口	接口数量	1	2	4
	协议标准	IEEE802.3、IEEE802.3u 10/100Base-Tx
	速率	10/100Mbps
	双工模式	全/半双工
	连接方式	网线交叉/直连自适应
	传输距离	五类双绞线：100m
	接口类型	RJ45接口
以太网光口	接口数量	1	1	1
	协议标准	IEEE802.3u 100Base-F
	速率	100Mbps
	波长	1310nm/1550nm
	传输距离	多模双纤：5km??? 单模双纤/单模单纤：20km、40km、60km、80km
	接口类型	SC/ST/FC接口可选，单模光纤或多模光纤
	输入电压	24VDC（18 ~ 36VDC），冗余双电源输入
	输入电流	<0.5A@24VDC
	网口保护	支持过载保护、反接保护、冗余保护
物理参数	接入端子	6芯5.08mm间距插入式端子
	外壳	IP40防护等级，纯铝合金材质
	尺寸	138x 112 x 60mm
	安装方式	导轨安装、壁挂式安装
	工作温度	-40°C ~ +85°C
	相对湿度	5 ~ 95%（无凝露）
	行业标准	安规：UL 60950-1EMI： FCC Part 15 Subpart B Class A，EN 55022 Class AEMS： EN61000-4-2防静电：±6KV接触放电，±8KV空气放电EN61000-4-3电磁场：10V/m(80～1000MHz)EN61000-4-4瞬时高压：±4KV电源线，±2KV数据线?EN61000-4-5浪涌电压：±4KV/CM，±2KV/DM电源线，±2KV数据线?EN61000-4-6防传导：3V(10KHz～150KHz)，10V(150KHz～80KHz)机械： IEC60068-2-6(振动)? IEC60068-2-27(冲击)? IEC60068-2-32(自由跌落)工业： IEC61000-6-2铁路： EN50155,EN50121-4交通控制：NEMA TS-2
	质保保修期	5年
