E-5100系列 RS232/485/422转光纤转换器

产品描述

E-5100系列是一款实现RS-232/RS-422/RS-485串行信号通过单模/多模光纤传输的工业级产品。光纤接口为双ST接口，通信电接口采用接线柱形式。在RS-422/485端还加入了防雷防静电保护措施。使其更适合于工业恶劣环境下使用。E-5100系列产品的串行端同时提供了RS-232、RS-422和R-S485三种接口， 用户在使用时可根据需要直接选择其中一个接口与设备相连，无外部选择开关，使用非常简单方便。

?产品特点

＆ ?光纤接口采用双SC（FIBER-TX、FIBER-RX）接口

?＆ ?串口端物理接口为10位接线端子形式

?＆ ?RS-485采用先进的自动流控技术，可自动识别信号流向

＆ ?串口端自适应RS-232、RS-422和RS-485接口，无外部工作方式选择开关，使用更简单、更方便

?＆ ?同时提供两种形式电源接口，接线柱方式和插座方式，实际使用时接哪个都可以

?＆ ?提供电源Power和信号方向（←和→）三个指示灯，方便用户查看通信状态

?＆ ?外壳为金属合金外壳，坚固、耐用，既可实现面板安装也可实现工业导轨安装

?性能参数

光纤类型 ?单模双纤 多模双纤 单模单纤

光口接口 ?双SC（FIBER-TX、FIBER-RX）接口

串口类型 ?RS232：RXD、TXD、GND（三线全双工）

RS422：T+、T-、R+、R-（四线全双工）

RS485：D+、D-（两线半双工）

波特率 ? ?0～115.2Kbps自适应

串口保护 ?防雷保护容量：600W/ms ?保护开启电压：7～8V ? 静电保护电压：15kV

通讯距离 ?RS-422/485通信距离：0～3Km（速率越高距离越短）

串口接口 ?10位接线端子形式

电源 ? ? ?VIN（+8～48VDC），同时还提供一个+5V（DC）电源接口

?功 耗： ? ?<0.5w<>

工作温度 ?-40℃～85℃

工作湿度 ?0～95%（不冷凝）

E-5101 单模双纤光纤转换器

E-5102 多模双纤光纤转换器

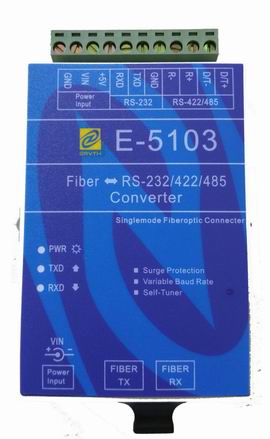

E-5103 单模单纤光纤转换器
